Heißkanalregler

Kurzbeschreibung

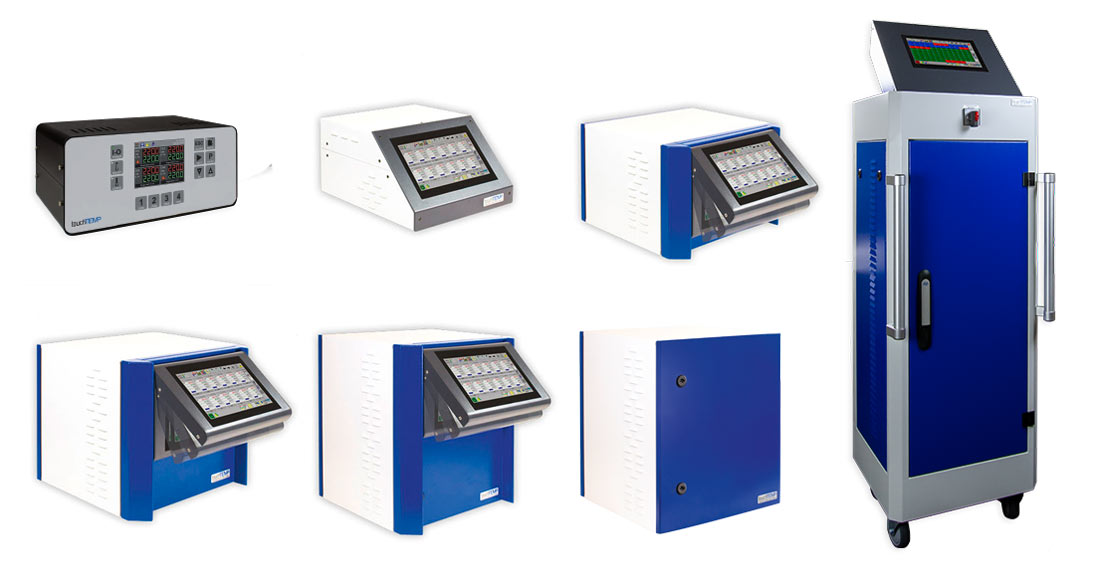

Die touchTEMP-Geräteserie stellt ein kompaktes und servicefreundliches Heißkanalregelsystem (Hot Runner Controllers) dar.

Die Geräte besitzen ein einheitlich großes 10“-TFT Touchdisplay, zur übersichtlichen Darstellung der Anzeigewerte in den einzelnen Anzeigemasken der touchTEMP-Bedienoberfläche. Die Displayeinheit ist schwenkbar ausgeführt und kann vom Bediener einfach in die gewünschte Stellung gebracht werden um eine bessere Bedienbarkeit der Touchoberfläche zu ermöglichen. Die Regelzonenzahl der Geräte mit Touchdisplay reicht von 6-36 Zonen. Durch Hinzuschalten von Leistungs-Erweiterungseinheiten (ohne Displayeinheit) kann das Gesamtsystem auf bis zu 108 Regelzonen ausgebaut werden. Alle zusammengeschalteten Regelzonen sind über die Displayeinheit des Grundgerätes bedienbar. Der Anwender ist innerhalb kurzer Zeit mit der Bedienphilosophie des Gerätes vertraut, da gängige Tipp- und Wischeffekte in den einzelnen Anzeigemenüs durch die touchTEMP-Bedienoberfläche unterstützt werden. Für den Anwender stehen verschiedene Menümasken, wie z. B. Alarm-, Übersichts-, Einzelzonen-, Grafik-, Kanal-, System-, Werkzeug- und Diagnosemasken zur Verfügung. Entsprechend dem gewählten Zugriffslevel erhält der Bediener Zugriff auf die einzelnen Anzeigemasken und deren Funktionen. Die Buttonleisten der Anzeigemenüs werden entsprechend dynamisch angepasst. Durch die werkzeugorientierte Parameter- und Datenhaltung im Gerät ist der Anwender auf Knopfdruck in der Lage, blitzschnell auf ein zuvor verwendetes Heißkanalwerkzeuge umzustellen. Bei Anschluss eines neuen Heißkanalwerkzeugs, unterstützt die Werkzeugdiagnose den Anwender bei der Inbetriebnahme. Während einer Werkzeugdiagnose diagnostiziert der touchTEMP-Heißkanalregelschrank der Reihe nach jede Einzelzone auf eventuelle Verdrahtungsfehler, Kurzschluss im Heizkreis, einen korrekten Temperaturanstieg während des Anheizens oder eines fließenden Leckstroms gegen Erdpotenzial. Die ermittelten Diagnoseergebnisse werden übersichtlich in einer Liste zusammengefasst und abgespeichert. Der touchTEMP-Heißkanalregelschrank passt sich bei eingeschalteter Autotuning-Funktion während der Anheizphase selbständig auf die Erfordernisse der Temperaturregelstrecke an und sorgt für eine hohe Regelgüte und schnelle Ausregelzeiten während des stationären Betriebs oder bei Betriebspunktwechsel. Das Geräte verfügt über umfangreiche Möglichkeiten der Alarmsignalisierung. Je Regelzone stehen z. B. vier Grenzwerte zur Verfügung, die unabhängig voneinander entweder absolute oder relative Grenzwertabweichungen signalisieren können.

Neben der Temperatur-Grenzwertüberwachung bietet der touchTEMP-Heißkanalregelschrank noch eine zuschaltbare intelligente Sensorüberwachung, die zeitgesteuert ein Durchheizen der Regelzone bei fehlerhaftem Sensorsignal verhindert. Eine zuschaltbare intelligente Prozessüberwachung erkennt darüber hinaus Betriebspunktveränderungen bei zuvor stabil laufenden Spritzzyklen. Hierdurch können Fehler im Werkzeug und den Spritzdüsen aufgrund der Betriebspunktverschiebung früh erkannt und eventuell auch ein größerer Schaden am Werkzeug verhindert werden.

Für ein thermisch spannungsfreies Aufheizen des Spritzwerkzeuges stellt der touchTEMP-Heißkanalregelschrank verschiedene Funktionen zur Verfügung. Ein gruppenweise kaskadiertes Aufheizen verhindert beispielsweise, dass sehr schnelle Regelzonen unnötig lange auf hoher Temperatur gefahren werden müssen, wenn große Anschlusszonen sich immer noch in der Aufheizphase befinden. Über die zuschaltbare automatische oder intelligente Temperaturrampe kann ebenso das Auftreten von großen thermischen Spannungen im Spritzwerkzeug vermieden werden. Bei der automatischen Temperaturrampe wird der Regelsollwert um einen einstellbaren Temperaturwert pro Minute im Rampenbetrieb erhöht oder verringert. Bei der intelligenten Temperaturrampe orientiert sich der Temperaturanstieg bei Sollwertwechsel an der langsamsten Regelzone im Werkzeug. Zur Alamsignalisierung besitzt der touchTEMP-Heißkanalregelschrank digitale Schaltausgänge, die mit programmierbaren kanal- und systemspezifischen Alarmen belegt werden können. Der erste Schaltausgang ist als Relaiskontakt ausgeführt. Hierüber kann ein Maschinenfreigabesignal oder eine Alarmmeldung geschaltet werden. Neben den Digitalausgängen stehen auch acht Digitaleingänge zur Sollwert- und Gerätesteuerung zur Verfügung. Die gewünschte Funktion kann jedem Eingang separat über einen Einstellparameter zugewiesen werden.

Die Anbindung der touchTEMP Regelsysteme an eine Spritzgießmaschine kann über verschiedene Schnittstellen, wie z. B. RS422/485, CAN, und Ethernet mit verschiedenen Schnittstellenprotokollen erfolgen.
